DODGE QUANTIS系列的模块化齿轮传动设备的产品，QUANTIS产品为客户提供了三种类型的齿轮减速机：同轴斜齿轮（ILH）、直交轴螺旋齿轮（RHB）以及平行轴斜齿轮（MSM）。

        三种类型的减速机在尺寸上可以与相同品牌的产品互换。

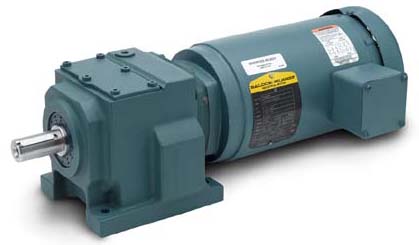

Dodge Quantis 同轴斜齿轮系列 (ILH)：

▲ 八种机壳尺寸：38、48、68、88、108、128、148 和168；
▲ 额定扭矩可到14,000 Nm(124,000 in-lbs) ；
▲ 速比：1.4到360:1；
▲ 单级、二级与三级减速；
▲ 输入功率：1/4-75马力(0.18-55千瓦)；
▲ 机壳尺寸(38-128)；
▲ 两种输出法兰型号：B5 和 B14；
▲ 可调式滑动底座；
▲ 用于潮湿和磨损环境的可选XT输出轴密封；
▲ 联轴器安装电机 / 减速机选项；
▲ 顶部电机安装选项。

新 ILH  易选零件号的交货能力：

▲ ILH机壳尺寸：38 -168；
▲ 可选择速比；
▲ 夹紧套输入：机座80 -180（56C-280TC）
▲ 底脚安装壳体；
▲ 见Quantis工程样本第ILH-67到ILH-77页可查到零件号。
▲ 齿轮材料为合金钢；
▲ 齿轮均为表面淬火并磨削成；
▲ 20度压力角，可将噪音降低；

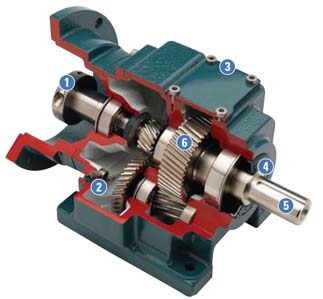

拆除和替换

1) 多输入选项-一体式电机、独立输入轴和两种C法兰选项 - 夹紧套和3件套联接；
2) 齿轮箱在运输前均注有Mo b i l 齿轮600XP220矿物油；
3) 减速机壳体由30号灰口铸铁制造，带有内部铸肋；
4) 采用弹簧荷载双唇丁腈橡胶材料(NBR)的密封。密封均有橡胶层，以降低密封与孔间的连接泄漏；
5) 输出轴有英制和公制两种尺寸；
6) 齿轮采用单斜齿轮，并磨削成一个椭圆齿形，以降低齿磨损；

DODGE QUANTIS在行业内的应用

▲ 食品和饮料

▲ 包装处理

▲ 林产品/纸制品

▲ 暖通空调/工业空气处理
